Description du produit de l'installation de broyage intégrée intelligente
La station de broyage intégrée intelligente est composée de trois parties principales: le système de broyage intégré, le système de contrôle et de surveillance principal DCS et le système de suppression de la poussière par micro-brume.Il adopte une structure modulaire verticale tridimensionnelle, intégrant une bonne intelligence, l'intégration, l'économie d'énergie, la protection de l'environnement, aucun dépistage, haute finesse, grande production, pas de gâteau, etc. L'usine est divisée en six étages,où le système de commande maître du DCS, un système de surveillance et un système de suppression des poussières sont installés.

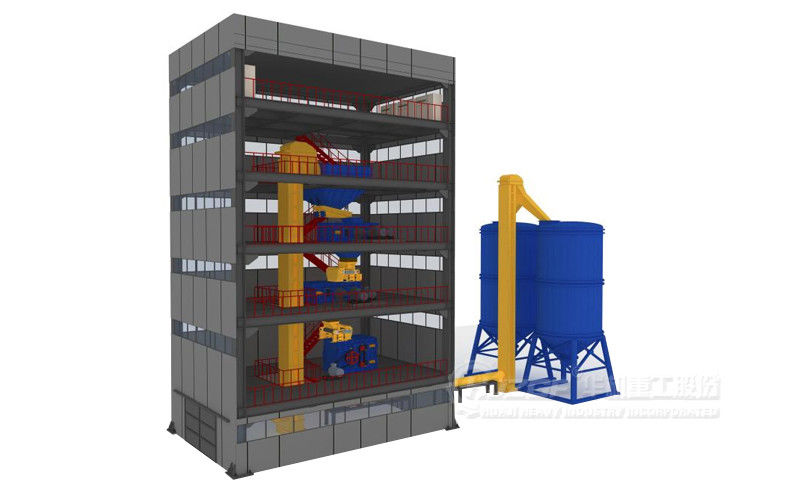

La station de concassage et de broyage intégrée intelligente est divisée en six étages, le cinquième étage met le système de contrôle général DCS, le système de surveillance et le système de suppression de la poussière par micro-brouillard,Il y a aussi la salle de service.; le quatrième étage est le module de transit de matières; le troisième étage est le module de concassage à rouleau denté (peut être configuré en option avec broyeur à marteaux, broyeur à cônes);le deuxième étage est le module de concassage à rouleaux; le premier étage est le module de concassage fin à trois rouleaux; le rez-de-chaussée (le négatif) est le module de concassage à mâchoires.Les sols et les équipements de concassage peuvent être augmentés ou diminués en fonction des besoins des clients pour répondre aux besoins de différents clients.
1"Intelligence: l'ensemble de la station de concassage et de broyage adopte le système de contrôle centralisé DCS, qui peut contrôler et observer le démarrage et l'arrêt de tous les équipements de concassage et de broyage,données d'exploitation et alarmes de défaillance, etc. dans la salle de contrôle générale, et d'observer à tout moment l'utilisation des équipements sur place par le système de surveillance coopérant avec le système de contrôle centralisé DCS,pour que le site puisse être complètement sans surveillanceEt grâce à la transmission de données massives, il peut transmettre à distance toutes les données et informations de la station de broyage à la société du groupe.
2"Integration: l'ensemble de la station de concassage et de broyage intègre tous les équipements dans une station de concassage et de broyage à cinq couches, et les équipements principaux et auxiliaires de chaque couche forment un module.Il remplace l'ancienne chaîne de production de concassage et résout complètement les lacunes des convoyeurs à bande multiples, comme la disposition désordonnée, la rugosité, l'espace de plancher grand, et la mauvaise suppression de la poussière (beaucoup de taches de poussière), et rend l'ensemble de la station de concassage et de meulage compact, formel, et beau dans la conception.
3"Protection de l'environnement: tous les équipements de l'ensemble de la station de concassage et de fraisage fonctionnent à vitesse moyenne et basse, et il n'est pas nécessaire d'utiliser la liaison de filtrage,Il y a donc très peu de poussière dans l'opération., et il adopte la structure entièrement scellée, et tous les environs et le haut sont faits traitement insonorisé.
La configuration interne du système avancé de suppression de la poussière par micro-brouillard, chaque entrée et sortie d'équipement principal et auxiliaire sont installées dans un port de suppression de la poussière,et au sommet de chaque module sont installés des ports de dépoussiérage multi-directionnels comme dépoussiérage secondaire, afin d'éviter la première répression des poussières dispose d'une partie de fuite.
4"Économie d'énergie: en adoptant une structure de module vertical, les matériaux de chaque niveau de l'équipement de concassage et de broyage peuvent naturellement tomber dans l'équipement de concassage et de broyage suivant,et n'ont pas besoin d'être transportés par plusieurs convoyeurs à courroie, ce qui réduit considérablement la consommation d'énergie.
5, la station de concassage et de broyage en raison de l'utilisation de la conception de processus non filtrage, fondamentalement résolu un certain nombre d'industries, des matériaux à haute humidité,le broyage et le broyage à une taille inférieure à 3 mm, la production d'atteindre plus de 100 tonnes par heure, le dépistage est assez difficile aux problèmes difficiles du monde, et ne devient pas un gâteau, sans la nécessité de briser l'équipement.
Principe de fonctionnement de l'installation de broyage intégrée intelligente
Toutes sortes de matériaux (silica, cailloux, coke de pétrole, charbon, matières premières chimiques, etc.) doivent être broyés et broyés par le module de concassage de la mâchoire souterraine,et est ensuite envoyée au bac de transit du module de stockage des matières par le dispositif de levagePar l'intermédiaire de l'alimentateur automatique situé en dessous, ils sont envoyés au module de broyage à rouleaux dentés pour le broyage moyen;puis envoyé au module de broyage des rouleaux pour le broyage fin par le dispositif d'alimentation automatiqueAprès avoir été broyé et broyé jusqu'à la taille de particule requise, le produit est ensuite transporté à l'étage 3 vers le module de concassage à trois rouleaux pour être finement broyé par le dispositif d'alimentation automatique.il sera envoyé au processus suivant par le convoyeur à débit d'air (vis)L'équipement de dépistage peut également être configuré en fonction des besoins du client.
La capacité de traitement et la taille du produit fini de la station de concassage et de broyage intégrée intelligente peuvent être conçues selon les exigences techniques du client,configurés avec différents types d'équipements ou différents modèles pour répondre aux besoins de différents clients, une seule station peut être conçue pour 30-600 t/h.
Paramètres techniques de l'installation de broyage intégrée intelligente
